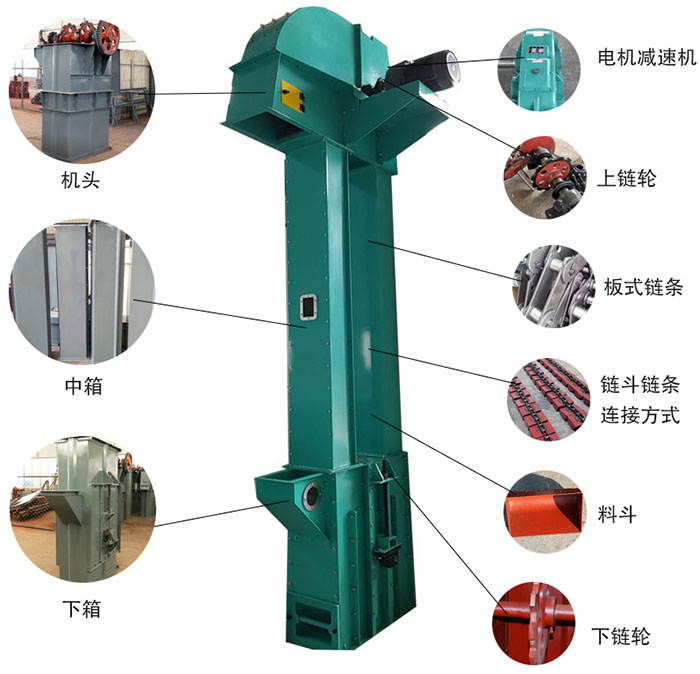

板鏈斗式提升機也就是我們常說的NE斗式提升機，整體機型小，提升能力強，NE板鏈斗式提升機由運行部分、驅動裝置、頭部裝置、中殼和尾部裝置組成。

1、運行部分可以說是整個機器的主體部位，由料斗和板狀滾子鏈組成，料斗的容積有1.8L、4.0L 和 6.0L等，料斗可定制。滾子鏈可分為單股鏈和雙股鏈，單股鏈用于NE15和NE30，雙股鏈用于NE50-NE500。

2、驅動裝置由驅動平臺、驅動組合和傳動鏈組成。

驅動裝置可分為左側驅動裝置、右側驅動裝置、雙驅動裝置，主要根據生產現場的情況進行驅動裝置的調整。

（1）左側裝配：工作人員面向進料口，驅動裝置組合在左側。

（2）右側裝配：工作人員面向進料口，驅動裝置組合在右側。

（3）雙驅動：工作人員面向進料口，驅動裝置組合在兩側。

3、中間外殼：主要安置機器的檢修門中間節以及機器節的連接，標準節（2m）和非標節（1～1.5m）。

4、尾部裝置裝有張緊裝置，NE15-50為彈簧張緊，NE100-500為落錘張緊。



應用范圍

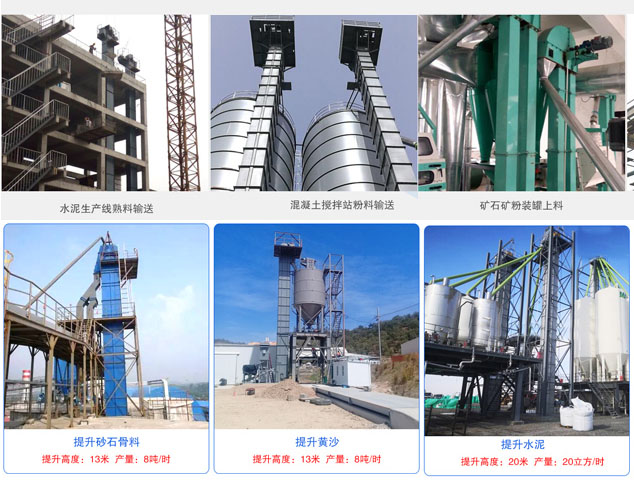

板鏈斗式提升機通常輸送石料、石粉、糧食等比重大、磨蝕性高的物料，可用于飼料廠、面粉廠、碾米廠、糧庫、石料廠、化工廠等各種規模的散裝物料的提升，金屬板鏈的結構可以承受250℃高溫物料。
